Как рассчитать и выбрать правильный размер направляющих для нестандартного ящика

1. Формула расчета

Для телескопических направляющих:
Длина направляющей = Глубина корпуса - 10-15 мм

Примеры:

• Корпус 500 мм → направляющие 450 мм

• Корпус 600 мм → направляющие 550 мм

• Корпус 800 мм → направляющие 750 мм

Важно: Производители указывают рабочую длину (без учета крепежных планок)

2. Особенности нестандартных решений

Широкие ящики (более 800 мм):

• Обязательно использование усиленных направляющих

• Рекомендуемая нагрузка не более 70% от максимальной

• Дополнительная центральная направляющая при ширине свыше 1200 мм

Высокие ящики (более 300 мм):

• Центр тяжести смещается вперед

• Требуются направляющие с повышенным усилием на выдвижение

• Обязательна система доводчика

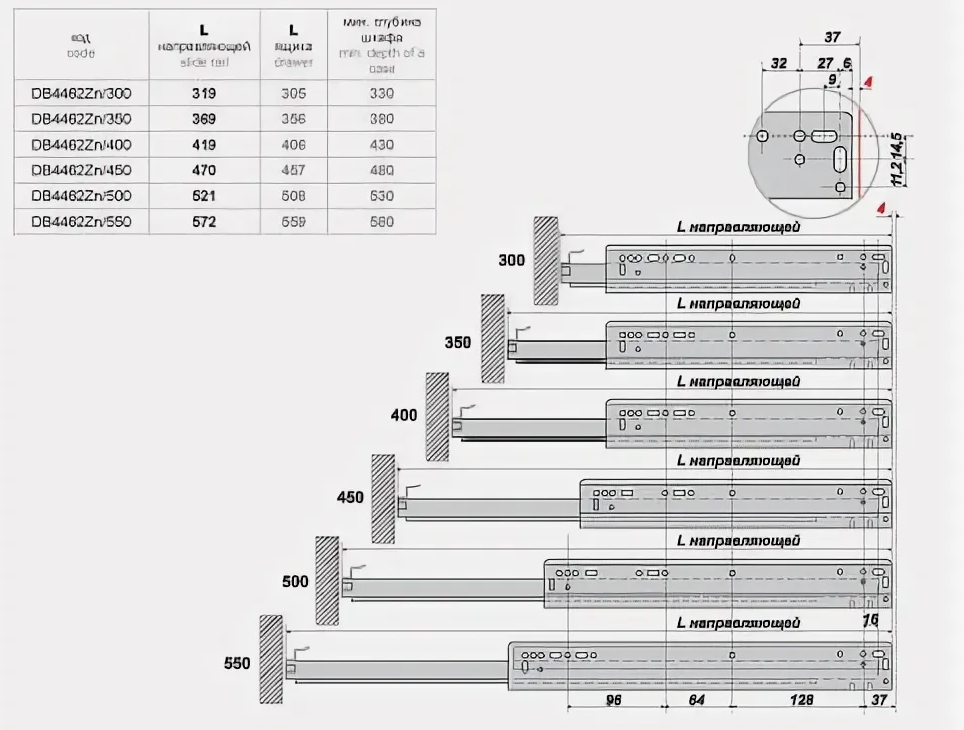

3. Таблица соответствий

4. Монтажные допуски

• Допуск по глубине: ±1 мм

• Допуск по ширине ящика: -2 мм от проема

• Параллельность установки: не более 1 мм на 500 мм длины

Проверка: Ящик должен выдвигаться без усилия по всей длине хода

Заключение
Правильный расчет направляющих — основа функциональности выдвижных систем. Для нестандартных размеров рекомендуется делать тестовый образец перед серийным производством.
