Направляющие для тяжелых ящиков: полное руководство по выбору, расчету и монтажу

1. Критерии выбора: на что смотреть профессионалу

1.1. Механические параметры

• Толщина стали: критически важный параметр. Для нагрузок свыше 30 кг требуется сталь толщиной не менее 1.0 мм. Проверяйте не только основой профиль, но и крепежные планки.

• Диаметр шариков: в стандартных системах — 1.5-2.0 мм, в тяжелых — от 2.5 мм. Больший диаметр распределяет нагрузку лучше.

• Количество шариков: в тяжелых направляющих их количество увеличивается до 24-30 штук на профиль против 15-18 в стандартных.

• Усилие выдвижения: оптимальный диапазон 8-12 Н. Слишком легкий ход может свидетельствовать о недостаточной предварительной нагрузке.

1.2. Конструктивные особенности

• Усиленные монтажные планки имеют дополнительные ребра жесткости и точки крепления.

• Дополнительные точки крепления к ящику и корпусу — не менее 4-5 с каждой стороны.

• Упрочненные замки-фиксаторы предотвращают самопроизвольное выдвижение под нагрузкой.

• Защитные покрытия — электрофорезное или эпоксидное покрытие толщиной 15-20 мкм обязательно для защиты от коррозии.

2. Рейтинг производителей и продуктов по нагрузочной способности

2.1. Сравнительный анализ

1. Blum Tandem Plus — нагрузка 50 кг, система скрытого монтажа, регулировка по трем осям, ресурс 100 000 циклов.

2. Hettich InnoTech — нагрузка 45 кг, технология "мягкого закрывания", дополнительное усиление в зоне крепления.

3. Grass Pro — нагрузка 40 кг, уникальная система разборки без инструментов, устойчивость к перекосам.

4. Boyard Heavy Duty — нагрузка 35 кг, оптимальное соотношение цена/качество, совместимость с большинством доводчиков.

2.2. Результаты испытаний на долговечность
Все перечисленные системы проходят тестирование по стандарту DIN 68885: 100 000 циклов при 80% нагрузке с последующей проверкой на:

• сохранение плавности хода;

• отсутствие люфтов;

• целостность крепежных элементов;

• работоспособность доводчиков.

3. Инженерный расчет нагрузки

3.1. Формула точного расчета
Общий вес = (Вес конструкции + Вес содержимого) × Динамический коэффициент + Запас прочности

Где:

• Вес конструкции = вес ящика (ДСП 16 мм — примерно 8 кг/м²) + вес фасада

• Вес содержимого = суммарный вес хранимых предметов

• Динамический коэффициент = 1.3 (учитывает ударные нагрузки при закрывании)

• Запас прочности = 20% (рекомендуемый минимум)

3.2. Практический пример расчета для инструментального ящика

• Размеры ящика: 600×400×150 мм

• Вес ДСП: (0.6×0.4×2 + 0.6×0.15×2 + 0.4×0.15×2) × 8 = 5.8 кг

• Вес фасада МДФ 22 мм: 2.1 кг

• Инструмент: 28 кг

• Итого: ((5.8 + 2.1 + 28) × 1.3) × 1.2 = 56.1 кг

Вывод: требуются направляющие с нагрузкой не менее 60 кг — Blum Tandem Plus или специализированные промышленные решения.

3.3. Таблица нагрузок для различных применений

4. Технология монтажа: пошаговая инструкция

4.1. Подготовительные работы

• Проверка геометрии корпуса: диагонали не должны отличаться более чем на 1 мм на 1000 мм длины.

• Усиление передней стенки ящика: установка дополнительной стяжки или использование ДСП толщиной 25 мм.

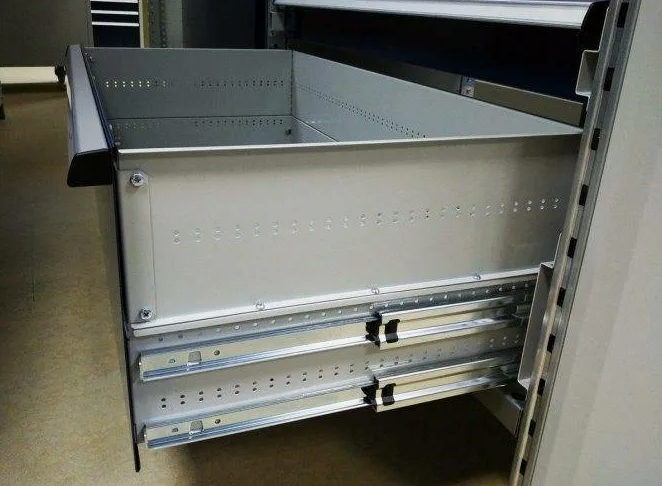

• Расчет положения направляющих: для ящиков высотой более 200 мм рекомендуется устанавливать две системы друг над другом.

4.2. Процесс монтажа

1. Разметка на боковинах корпуса с использованием кондуктора. Допуск ±0.5 мм.

2. Установка ответных планок на корпус с применением мебельных болтов вместо конфирматов.

3. Монтаж основных элементов на ящик с контролем параллельности.

4. Регулировка зазоров после установки — не более 2 мм по периметру.

5. Тестирование под расчетной нагрузкой — проверка на отсутствие провисаний и перекосов.

4.3. Распространенные ошибки и их последствия

• Недостаточное крепление: использование коротких саморезов приводит к вырыванию из ДСП.

• Отсутствие усиления: деформация ящика под нагрузкой.

• Непараллельная установка: заклинивание и повышенный износ.

• Превышение нагрузки: поломка механизма в течение 6-12 месяцев.

5. Контрольный список для профессионала

При выборе:

• Соответствие заявленной нагрузке (проверка технической документации)

• Качество стали (отсутствие люфта при ручной проверке)

• Наличие сертификатов испытаний от производителя

• Совместимость с доводчиками и другими аксессуарами

• Репутация производителя и отзывы профессиональных пользователей

При монтаже:

• Геометрия корпуса в пределах допусков

• Применение усиленного крепежа

• Параллельность установки с точностью ±0.5 мм

• Наличие дополнительных точек крепления

• Тестирование под нагрузкой перед сдачей работы

Заключение
Работа с тяжелыми ящиками требует системного подхода — от точного инженерного расчета до качественного монтажа. Экономия на фурнитуре в этом сегменте недопустима, так как приводит к быстрому выходу из строя и возможным травмам. Современные системы от ведущих производителей при правильном подборе и установке служат 10-15 лет даже в условиях интенсивной эксплуатации, что делает их экономически выгодным решением для профессиональной мебели.
